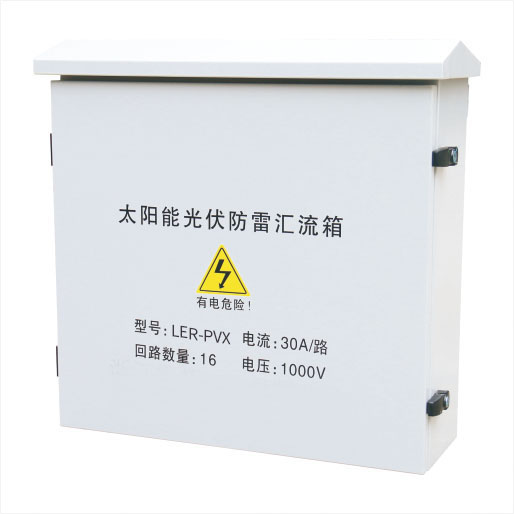

LER-PVX太阳能光伏汇流箱
特点及应用
在太阳能光伏发电系统中，对于大型光伏并网发电系统，为了减少光伏组件与逆变器之间连接线，方便维护，提高可靠型，一般需要在光伏组件与逆变器之间增加直流汇流装置。
用户可以在逆变器输入直流电压的范围内，把一定数量规格相同的光伏组件串联成一个光伏组件串列，再若干串列接入光伏汇流箱进行汇流，通过防雷器与断路器后输出至逆变器，简化了系统布线，提高了系统的安全。
特点及应用
1. 满足室外安装的使用要求
2. 同时接入16路太阳电池串列，每路电流最大可达10A
3. 配有光伏专用高压防雷器，正负极都具有防雷功能
4. 采用正负极分别串联的四级断路器提高直流耐压值至不小于DC1000V
主要技术参数
型号 | LER-PVX | |||||||||||
规格 | 4 | 6 | 8 | 10 | 12 | 16 | 18 | 20 | ||||
光伏阵列输入电压范围(V) | DC 24-1000 | |||||||||||
光伏阵列输入路数 | 4回路 | 6回路 | 8回路 | 10回路 | 12回路 | 16回路 | 18回路 | 20回路 | ||||
每路最大电流(A) | 10 | |||||||||||
输出端子规格（max） | SAK-10N | SAK-16N | SAK-25N | SAK-25N | SAK-35N | SAK-50N | SAK-75N | SAK-75N | ||||

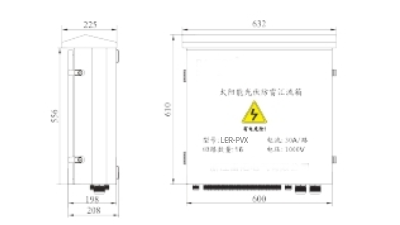

外形尺寸图
